Fornecemos personalização profunda e serviços técnicos profissionais cobrindo todo o ciclo de vida da ponte ferroviária:
Somos especializados no projeto, fabricação e instalação de pontes ferroviárias de aço pré-fabricadas de alta confiabilidade e baixa manutenção, fornecendo soluções superiores para cruzar rios, desfiladeiros, estradas e linhas existentes para ferrovias globais de alta velocidade, frete pesado, trânsito urbano e ramais industriais. Em comparação com as pontes rodoviárias, as pontes ferroviárias exigem requisitos mais rigorosos em termos de resposta dinâmica, resistência à fadiga e rigidez a longo prazo. Nossas soluções totalmente em aço são projetadas precisamente para essas demandas, garantindo uma operação segura, suave e eficiente dos trens.
Recursos e vantagens principais
Desempenho dinâmico superior e conforto de condução
Através da FEA refinada e da simulação de vibração do acoplamento veículo-ponte, otimizamos as características dinâmicas, garantindo que as acelerações e deslocamentos verticais/laterais sob trens de alta velocidade estejam estritamente dentro dos limites, garantindo uma operação suave e segura e o conforto dos passageiros.
Durabilidade incomparável à fadiga
As pontes ferroviárias suportam centenas de milhões de ciclos de tensão. Empregamos detalhes resistentes à fadiga (por exemplo, retificação de pontas de solda, uso de furos) e realizamos avaliações de vida em fadiga de acordo com códigos internacionais rigorosos, estendendo significativamente a vida útil sob carregamento cíclico e reduzindo os custos de manutenção do ciclo de vida.
Construção modular rápida, minimizando interrupções ferroviárias
Os componentes são pré-fabricados com precisão na fábrica. São usados grandes levantamentos modulares no local e conexões rápidas (por exemplo, parafusos de alta resistência). Para atualizações de linhas existentes ou substituição de vigas, fornecemos planos de construção de "janela de posse", reduzindo bloqueios de linha única em horas, minimizando o impacto operacional.
Design Altamente Integrado e Adaptativo
Nossos projetos pré-integram fundações para mastros de catenária, dutos de cabos, barreiras acústicas e montagens de sistemas de monitoramento. Eles se adaptam facilmente a pistas eletrificadas/não eletrificadas, com/sem lastro e permitem ampla margem para aumento futuro de velocidade ou cargas mais pesadas por eixo.
Gerenciamento digital para toda a vida e monitoramento inteligente
Fornecemos um gêmeo digital (BIM) sincronizado com a ponte física para construção e O&M. Sistemas de monitoramento de integridade de longo prazo podem ser integrados para obter dados de tensão, deformação, vibração e corrosão em tempo real, permitindo manutenção preditiva e gerenciamento proativo.
Nosso escopo de personalização e serviço
Fornecemos personalização profunda e serviços técnicos profissionais cobrindo todo o ciclo de vida da ponte ferroviária:
Projeto Especializado por Códigos Ferroviários
Execute combinação de carga, análise dinâmica, verificação de fadiga e projeto de estado limite de acordo com códigos locais (por exemplo, TB chinesa, EN europeia, AREMA dos EUA, UIC). Forneça projetos integrados que atendam aos requisitos de interface para sistemas de via permanente, eletrificação e sinalização.
Cenário complexo e projeto de estrutura especial

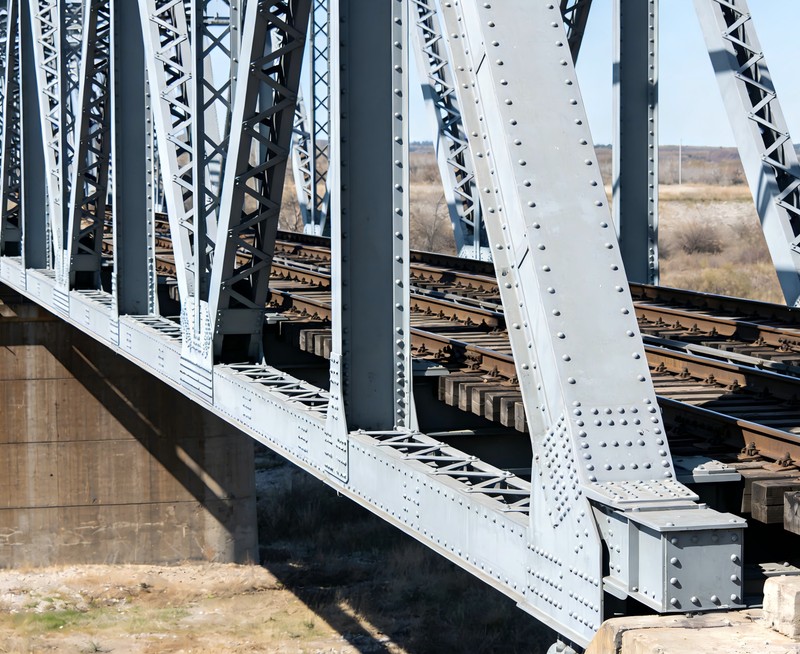

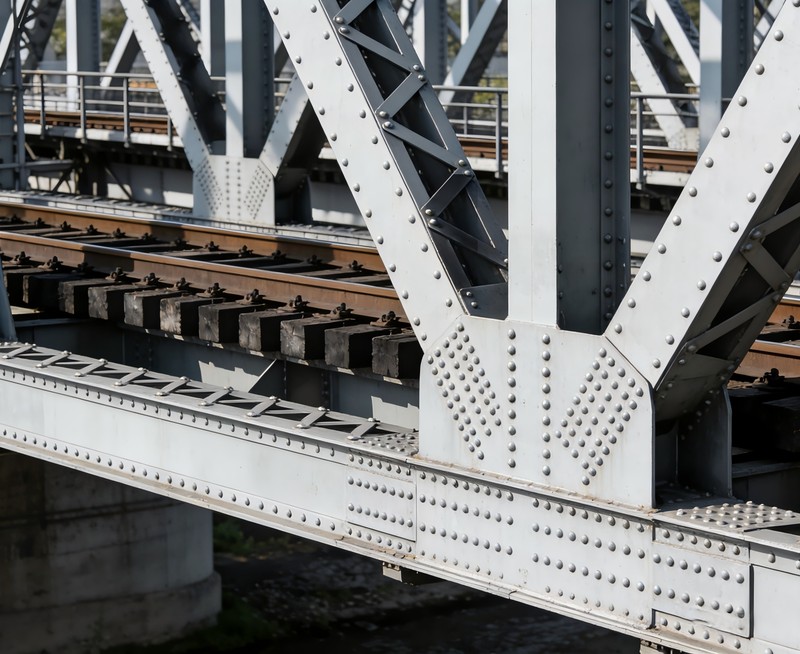

Pontes ferroviárias de longo vão (vigas de aço para pontes estaiadas/em arco), pontes ferroviárias treliçadas e pontes ferroviárias combinadas.
Metodologia de projeto e construção de aço para substituição de vigas, levantamento e lançamento lateral em projetos de expansão de capacidade de linhas existentes.
Isolamento sísmico e projeto especial de conexão de fundação para zonas altamente sísmicas, solos moles e áreas de subsidência de mineração.
Fabricação e Controle de Qualidade
Utilize corte CNC, soldagem robótica e pré-montagem em grande escala em oficinas certificadas EN 1090/ISO 3834. Execute 100% de testes ultrassônicos (UT) em soldas primárias e testes de partículas magnéticas (MT) em detalhes críticos à fadiga.
Fabrique pontes de aço resistente (sem pintura) ou aplique sistemas de revestimento para serviços pesados de grau C5-M para ambientes agressivos.
Entrega e suporte de projetos globais
Ofereça modelos de cooperação EPC ou DFM. Designe gerentes de projeto com experiência em projetos ferroviários internacionais para coordenar logística transfronteiriça, desembaraço aduaneiro e orientação de montagem no local.
Especificações principais e parâmetros técnicos
|
Parâmetro |
Faixa de especificações/padrões |
Notas e considerações específicas sobre ferrovias |
|
Carga de projeto |
UIC 71, Cooper E80, AREMA ou específico do cliente |
As cargas móveis ferroviárias têm efeitos dinâmicos significativos, exigindo cálculo com fatores de amplificação dinâmica, consideração de carregamento de múltiplas vias e força centrífuga (para pontes curvas). |
|
Extensão do projeto |
30m - 300m+ (extensão econômica típica de 40-120m) |
Longos vãos reduzem os cais na água, otimizando a navegação e o controle de enchentes. Vigas e treliças contínuas e simplesmente apoiadas são formas comuns. |
|
Tipo Estrutural |
Viga de placa, viga em caixa, treliça de passagem/convés |
As vigas em caixa oferecem alta rigidez torcional para pontes curvas e carregamento excêntrico; As treliças são adequadas para vãos muito longos e facilitam a inspeção. |
|
Classe de aço |
EN 10025 S355J2, S460NL; ASTM A709 Gr.50W, Gr.HPS 70W; Q345qE, Q420qE |
Deve usar aço estrutural com qualidade de ponte, garantindo resistência ao impacto em baixas temperaturas de -20°C ou -40°C, e equivalente de carbono controlado para soldabilidade. |
|
Sistema de convés |
Convés Aberto (Calha de Lastro), Convés com Lastro, Pista Sem Lastro Integrada |
Os decks abertos exigem fundações de guard rail integradas; Os decks lastrados exigem controle de rigidez do deck; As pistas sem lastro exigem um nivelamento da superfície do convés extremamente alto. |
|
Controle de Rigidez |
Deflexão vertical ≤ L/800 ~ L/1000; Rigidez Lateral por Código |
O controle rigoroso da deformação é fundamental para o projeto de pontes ferroviárias, afetando diretamente a segurança e o conforto de condução, exigindo análise dinâmica do acoplamento veículo-ponte. |
|
Projeto de fadiga |
De acordo com EN 1993-1-9, AREMA Ch.15 para design de categoria de detalhe |
Sujeito a cargas de alto ciclo, necessitando de detalhes resistentes à fadiga em soldas, conexões aparafusadas e conexões de vigas transversais/longarinas. |
|
Vida de projeto |
≥ 100 anos |
Projetado com base no custo de todo o ciclo de vida, considerando o acúmulo de danos por fadiga e a tolerância à corrosão, visando um custo mínimo de manutenção. |
Cenários de aplicação
Pontes Ferroviárias de Alta Velocidade (Linhas Dedicadas a Passageiros)
Pontes ferroviárias de transporte pesado (linhas de carga)
Viadutos de trânsito urbano (metrô, metrô leve)
Pontes de viaduto em pátios e centros ferroviários
Tapumes industriais e pontes ferroviárias de mineração
Fortalecimento e substituição de pontes ferroviárias existentes
